CYE-3系列多用磁粉探傷儀
發布日期:2020/9/19 21:36:51 所屬分類:磁粉探傷儀 訪問統計:1423
特點及用途:CYE-3系列多用磁粉探傷儀具有磁軛,旋轉磁場探傷雙重功能。儀器采用可控硅作無觸點開關,噪音小,壽命長,工作穩定,可靠性好。整機設計體積小,重量輕,攜帶方便。其中CYE-3B儀器配置“連續”、“斷續”、“退磁”功能,當用戶為了省力時,可將儀器轉換開關拔至斷續位置,探頭可間斷通電,行走方便。CYE-3C型除有CYE-3A的一切功能外,根據用戶需求隨機配置磁鉗形探頭,環形探頭,達到一機多用目的。
主要技術指標:提升力:交流磁軛98N(10Kg);帶活動關節時69N(7 Kg);旋轉磁場98N(10 Kg)(被探工件表面與探頭端面氣隙1.5mm
探頭極距:交流磁軛探頭,固定式為155mm,帶活關節時為50-200mm;旋轉磁場兩相鄰探頭鐵芯中心距為125mm;探頭工作電壓36V
靈敏度:磁軛,旋轉磁場探傷時均可清晰顯示30/100A型標準試片上的人工刻槽
重量:電磁軛探頭2 Kg,旋轉磁場探頭4 Kg

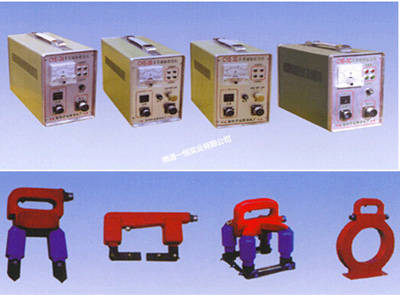

A型角焊縫探頭 D型磁軛探頭 E型旋轉磁場探頭 O型環形探頭
探頭名稱 |
型號 |
極距 |
重量 |
角焊縫探頭 |
A |
20-160mm |
2kg |
磁軛探頭 |
D |
20-180mm |
2kg |
旋轉磁場探頭 |
E |
110mm |
3.5kg |
環形探頭 |
O |
內徑120mm |
